En lugar de utilizar el tedioso cálculo de las doceavas partes, puede valer la pena determinar la altura del agua mediante un sencillo gráfico que se puede hacer en un simple papel cuadriculado. Esto tendrá la ventaja de que la altura del agua puede ser determinada por una fácil lectura del gráfico en cualquier momento entre dos mareas. Este método gráfico es un poco menos preciso que el (pero todavía lo suficiente como para ser utilizado válidamente en la navegación con un pie de piloto razonable).
paso 1: Encontrar la información sobre las mareas y hacer correcciones
Es necesario conocer: el coeficiente de marea, las horas y las alturas de la pleamar (HW) y la bajamar (LL) en el puerto principal, y luego hacer las correcciones necesarias:
- Correcciones de puerto secundario: realice correcciones de altura y tiempo para su puerto o zona de navegación (ver la tabla de correcciones de los puertos secundarios en su directorio de mareas)
- Comprueba que los horarios que utilizas están en horario legal, de lo contrario haz las correcciones necesarias (por ejemplo, las horas de marea de SHOM están en GMT+1 todo el año y hay que añadir 1 hora de abril a octubre porque la hora legal está en GMT+2)
- Correcciones de la presión barométrica: las alturas del agua se dan para una presión de 1013 hectopascales. Si la presión es mayor: las alturas del agua se reducirán en 1 cm por hectopascal adicional (por ejemplo, una presión atmosférica de 1033 hPa dará 20 cm de altura del agua que se deducirá de las alturas del agua mostradas por el directorio de mareas). Sin embargo, si la presión es menor, las alturas del agua deben aumentar 1 cm por hectopascal por debajo de 1013 hPa.
Con esta información, ya es posible calcular la hora de la marea. Las mareas no duran exactamente 6 horas: en ciertas épocas del año pueden durar más (por ejemplo, a las 6.45 horas) y a veces no tanto (por ejemplo, 5:15). Por lo tanto, es necesario volver a calcular el valor de la hora de marea en cada marea: la forma más sencilla es convertir el tiempo entre cada marea en minutos y luego dividir esta cifra por 6.
Aplicación de hormigón en una marea en Puerto Haliguen
Estamos tratando de averiguar la altura del agua en cualquier momento cerca de Puerto Haliguen en la tarde del 25 de abril. El directorio de mareas indica para Puerto Navalo una bajamar a las 13:47 para 0,60 m de altura de agua y una pleamar a las 19:54 para 4,55 m de altura de agua. El coeficiente de marea es de 45 (marea muerta). La presión atmosférica es de 1003 hPa.
Corrección de horarios: en Puerto Haliguen (puerto secundario en marea muerta): -20mn para el PM y -5mn para el BM. Por lo tanto, las horas en Port Haliguen son BM 13:42 y PM 19:34. El directorio nos da los horarios en horas legales, por lo que no hay que hacer otras correcciones.
Correcciones del nivel del agua: puerto secundario en marea muerta +0,25 m para el PM y +0,10 m para el BM. Por lo tanto, las alturas de agua en Puerto Haliguen son : BM 0,70 m y PM 4,80 m. Además, la presión atmosférica de 1003 hPa nos obliga a aumentar estos valores en 0,10 m. Por lo tanto, las alturas de agua a tener en cuenta son BM 0,80 m y PM 4,90 m.
Cálculo de la hora de marea: entre las 13:42 y las 19:34, hay 5 horas, es decir, 300 minutos + 18 minutos + 34 minutos, es decir, 352 minutos / 6 = 59 minutos.
paso 2: Construir la base del gráfico en papel cuadriculado

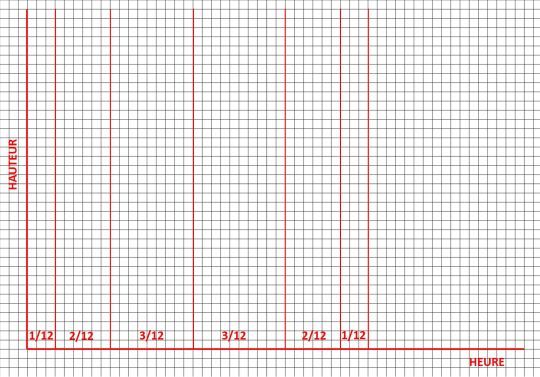

Tome una hoja de papel cuadriculado (o milimétrico si quiere más precisión) a continuación, traza la base gráfica según el modelo siguiente:
Las doceavas pueden estar más o menos espaciadas en función del tamaño de la cuadrícula: cuanto más separadas estén las líneas verticales, más precisa será la lectura. El ejemplo se basa en el tamaño de una hoja bloque A4.

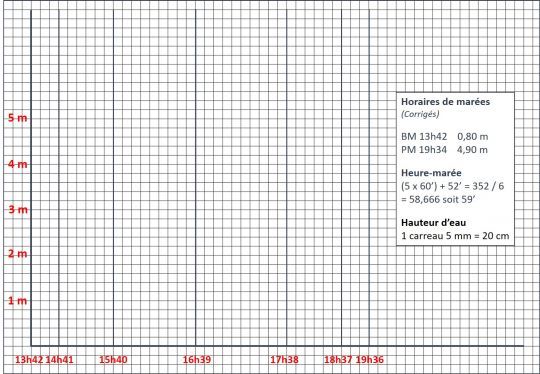

paso 3: Colocar los tiempos y las alturas en el gráfico
De acuerdo con la hora de la marea calculada, sitúe los tiempos de la marea en el gráfico.
Para las alturas, elija una escala en función de la amplitud de la marea 1 baldosa de 5mm para 20cm de nivel de agua / 1 baldosa de 5mm para 10cm de nivel de agua / 2 baldosas de 10mm para 50cm de nivel de agua, ...

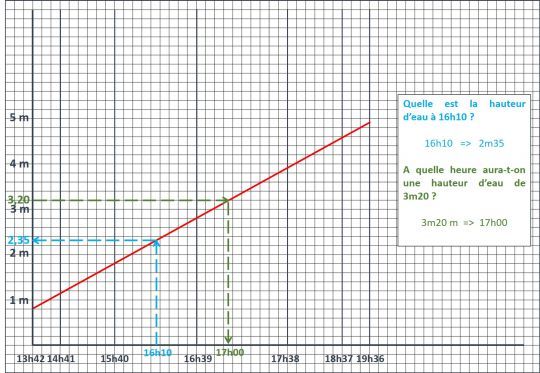

Dibuja la línea de la marea
Localiza el punto correspondiente a la pleamar y el punto correspondiente a la bajamar en la cuadrícula y traza una línea entre estos dos puntos.
Ahora es muy sencillo determinar : el nivel de agua para una hora determinada o a qué hora se alcanzará el nivel de agua deseado (ver ejemplos en el gráfico)
